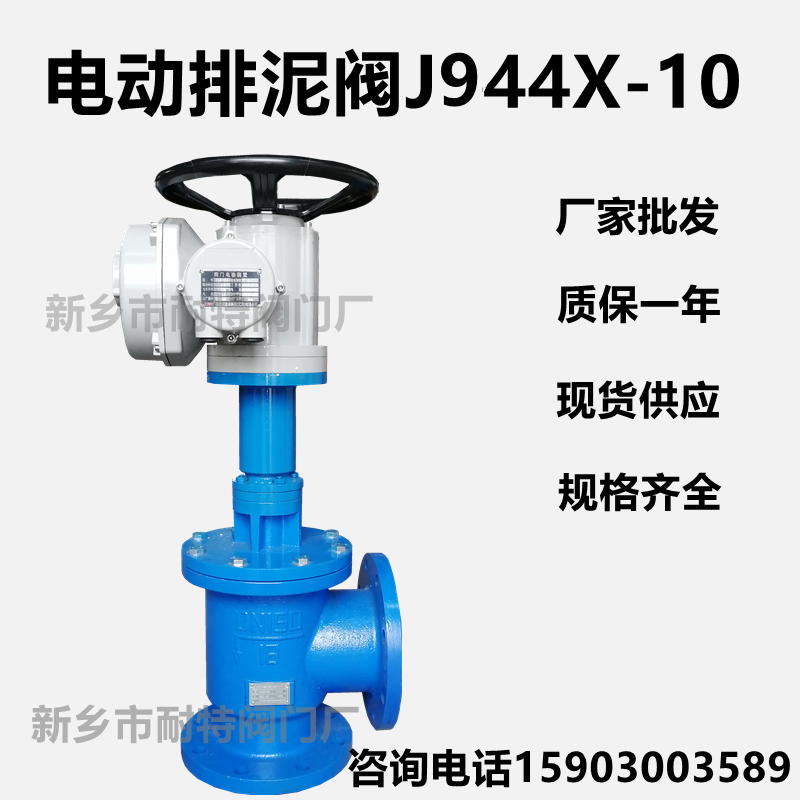

电动排泥阀J944X

产品概述

1产品用途1. 供介质为液、气的管路上作截流作用2. 供各型净化设备及池子外部或管道上作于排泥、排泥用。

工作原理及性能

2本产品由角式阀体，支架和电动头等三大部分组成，由电动头带动闸板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。

 技术参数

3压力等级：1.0MPa 1.6MPa电动头电压：220V，380V订货时注明阀体，支架材料：铸铁，WCB，阀杆材料：不锈钢阀板材料：球墨铸铁，热合橡胶，WCB热合橡胶法兰连接标准：GB/T 17241.6-98试压标准：GB/T 13927-92注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货J944X-1.0电动角式排泥阀外形及法兰连接尺寸表DN L1 L2 H D D1 Z-фd 50 110 95 200 165 125 4-8 80 135 125 230 200 160 4-8 100 160 125 250 220 180 8-18 150 205 145 300 285 340 8-23 200 220 185 350 340 295 8-23 250 260 205 400 395 350 12-23 300 280 245 450 445 400 12-23 400 335 310 550 656 515 16-25
