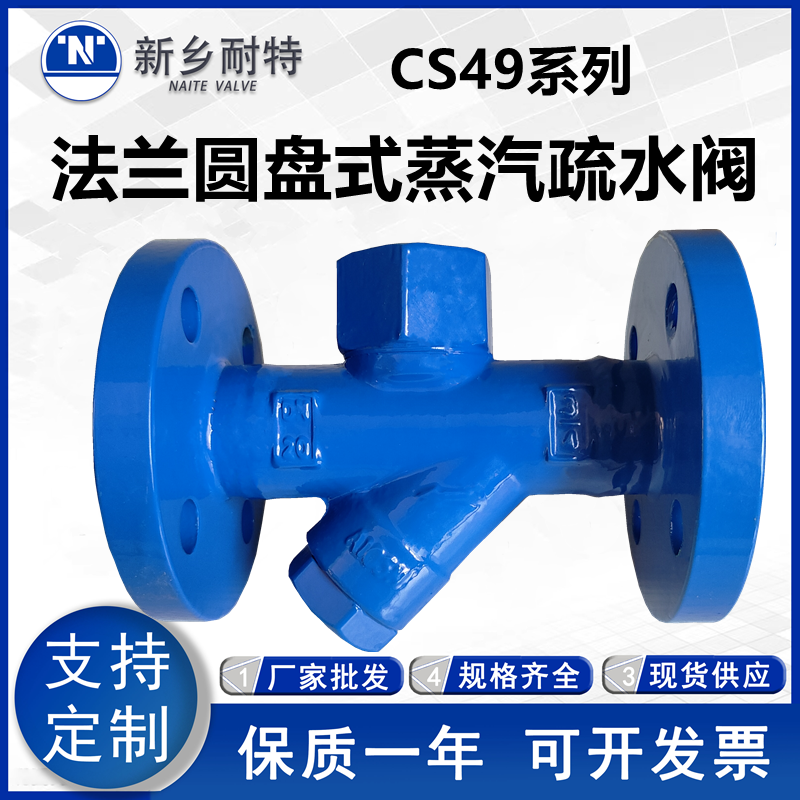

CS49圆盘式疏水阀

圆盘式疏水阀是根据热动力学原理，利用蒸汽和凝结水的热动力学不同热性，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻气排水目的。
圆盘式疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。
圆盘式疏水阀的特点：
1、体积小，重量轻，不受安装位置的限制。
2、全部材质均为不锈钢件，经久耐用，耐腐蚀。
3、在室外不怕冷冻，能耐水击，耐过热。
4、过冷度为8℃，漏汽率小于实际排量3%，******背压50%。
5、结构简单，安装维修方便。
圆盘式疏水阀的安装注意事项：
1、在安装圆盘式蒸汽疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。
2、圆盘式蒸汽疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3、圆盘式蒸汽疏水阀前后要安装阀门，方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备******的******处，及时排出凝结水，避免管道产生汽阻。
6、如果设备的******处没有位置安装疏水阀，应在出水口******位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
