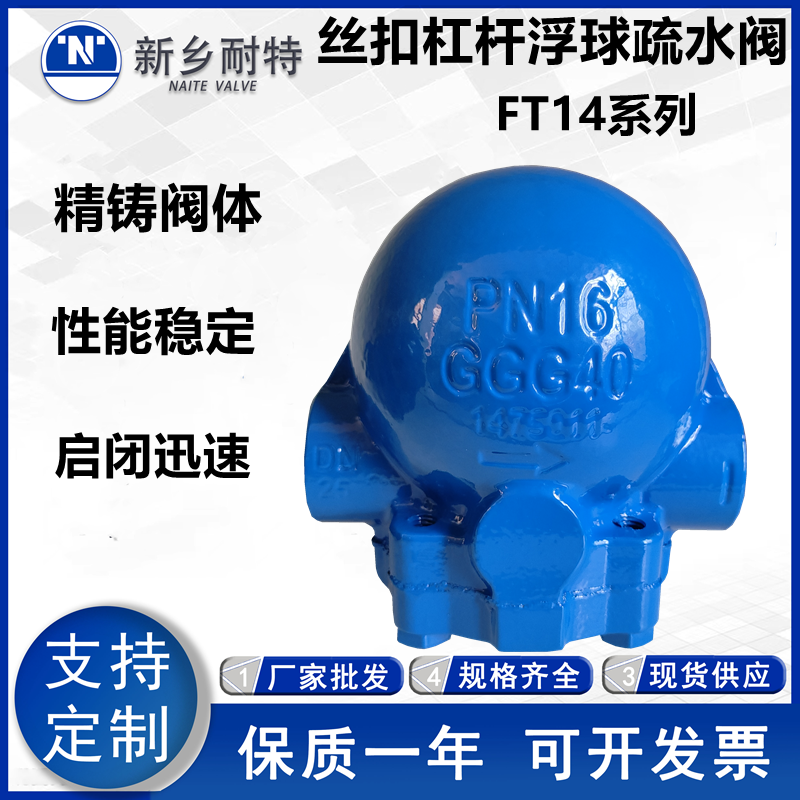

杠杆丝扣浮球疏水阀

工作原理

由于所述凹槽的宽度大于摇接杆轴销的直径，摇接杆的凹槽倚在摇接杆轴销上滑动，使所述U形杠杆通过摇接杆轴销带动摇接杆轴垂直向上移动；此结构减少了上阀芯和下阀芯与上下进水孔之间的摩擦，提高了阀芯的使用寿命，保证了密封的严密性。

内部带有排气装置，杠杆浮球式蒸汽疏水阀采用自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备的蒸汽疏水阀。

该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。

超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。

疏水阀工作原理结构特点:

1、采用轧装阀机械具有优良的密封性和耐久性。

2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥******性。

3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。

4、采用*的U型双金属通气口,可大大缩短设备起动时间。

5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。
