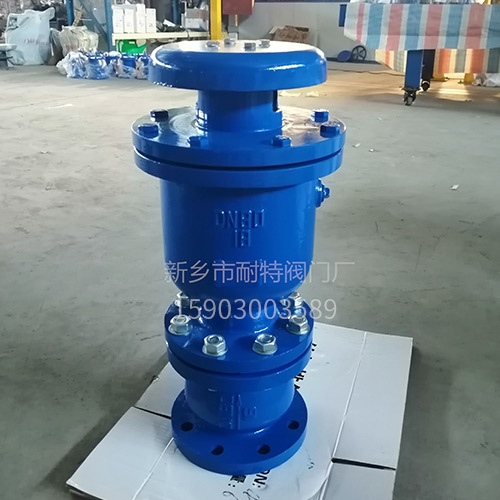

FQOKX-16防水锤空气阀

　　防水锤空气阀具有普通空气阀的低压进排气以及高压微量排气功能。低压进排气部分是在管道压力较低时（空管充水，管道排空等）工作，主要为低压工况下大量排气和进气；高压微量排气则主要在管道正常带压工作时，将管道内不断析出的气体及时排放，以减少因之可能产生的多种不利后果。

　　防水锤空气阀，其包括：阀座、阀盖、排气阀组、限流组件、浮球，其特征在于，所述的阀盖上部设有固定环，阀盖内设有一可上下浮动的限流组件，该限流组件上轴向开有排气孔。

　　防水锤空气阀使用说明：

　　①要垂直安装本阀，立管系统应在有闭气的地方，水平管系统应安装在末端；

　　②管道开孔处安装人孔：在长距离大管在线开个小孔，当水流到达开孔位置时，由于空间狭隘，故无法分离气液混合物，就不能排除管线内的气体，所以在开孔处安装人孔，可以分离气液，排除管道内的气体；

　　③在排气阀下面加装缓冲塞阀：在管线注满水情况下，因管道压力大，当水流到达管道开孔处，此时管道压力在空气阀底端，在没有安装缓冲塞阀时，过大的水流压力会对排气阀里面的部件产生破坏，进而发生诸如排气阀漏水、不排气等现象，所以建议在排气阀下面特别是在高压管路的排气阀下面加装缓冲塞阀。

　　工作原理

　　防水锤空气阀的浮球位于护筒内，高速气流绕过浮球，从浮球顶部的护筒窗口排出，经流场仿真和试验平台检测验证，即使排气速度超过音速也不能吹起浮球，完全杜绝了吹堵现象。

　　安装在高速进排气阀******或进口的排气节流装置，在达到设定的排气压差时，节流塞自动投入，停止大口排气，转为小口排气，自动控制了高速排气的速度。

　　产品功能

　　·?充水时高速排气，高速排气不吹堵；

　　·?节流排气截留部分空气形成缓冲气囊，吸纳和减缓水柱弥合，控制充水速度；

　　·?负压时高速吸气，排掉管内负压或真空；

　　·?带压微量排气，有气即排，排尽即关，持续排气，只排气不排水，反应灵敏，动作可靠。

　　??? 能满足管线运行的需要。

　　产品用途

　　·?该阀安装于有需要高速进排气的地方，当充水时可以高速排除管道中的空气，在管道放空时吸入空气保持排水通畅；在有可能产生水锤的时候使空气自动进入，避免产生负压，防止或减缓水锤的危害。

　　·?安装在运行中需要微量排气的管线和设备上，带压排出介质中析出的气体，提高管线输送效率。

　　安装在管线容易产生负压水锤的位置（如水泵******止回阀前）。
