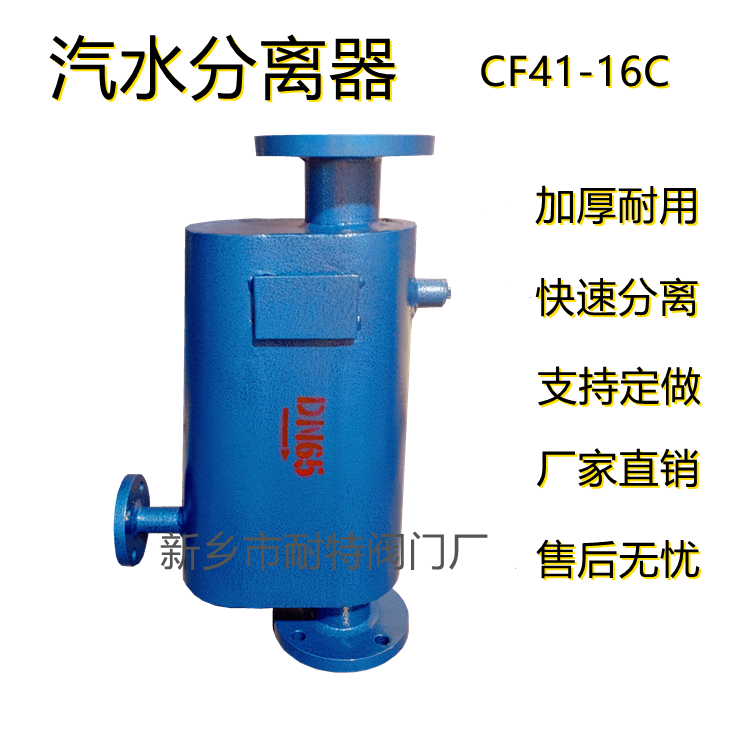

CF41-16C汽水分离器

汽水分离器为碳钢或不锈钢设备，接口型式是法兰结构，汽水分离器要安装于水平管线上，排水口垂直向下，汽水分离器需安装支架，以减小管道承载。为确保被分离的液体排放，应在汽水分离器底部的排水口连接合适的一套疏水阀组合。 本类阀门在管道中一般应当水平安装。

虽然分离器的设计多种多样，但它们的目的都是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。一般用于蒸汽系统中的分离器有三种形式。

挡板型 - 挡板或折板式分离器由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，落到分离器的底部，通过疏水阀排出。

挡板式、汽旋式和吸附式分离器的主要不同是，挡板式分离器在流速范围内可以保持分离效率，而汽旋式和吸附式分离器的分离效率只有在蒸汽速度13m/s以下才能达到98，蒸汽速度为25m/s时，其分离效率大概仅为50。
